오토캐드 환경 설정하기 (폰트/글꼴 추가, TTF/OTF/SHX 알아보기)

저번 글에서는 오토캐드의 'Options' 명령어를 입력하여 환경 설정을 했다.

캐드는 시작 전 변경해주어야 할 것이 많아 까다롭지만, 한 번 변경하면 그 후 작업할 때 편해지는 부분이 많다.

이번에 다룰 폰트 설정 방법은 사용시마다 변경해주어도 되는 부분이지만,

이전에 작업하던 방식으로 세팅하거나 작업의 편의를 위해서는 익혀두는 것이 좋다.



---

1. 폰트 설정하기

캐드는 기본적으로 두가지의 폰트 형식을 사용한다. 윈도우에서 기본으로 사용하는 TTF 글꼴과 캐드 전용 글꼴인 SHX 글꼴로 나뉘게된다. 컴퓨터를 고치거나 캐드를 새로 설치하는 경우, 기존 작업환경으로 변경해주어야 사용에 익숙하여 작업이 빨라진다.

 TTF글꼴(True Type Font) : 트루타입 글꼴, 웹 또는 문서 작업용 글꼴, 저해상도
 - 'C:\Windows\Fonts' 경로 또는 '제어판>모양 및 개인 설정>글꼴'로 이동하면 현재 윈도우 글꼴을 볼 수 있다.
 - 위의 폴더에 기존에 사용하던 글꼴 파일을 복사하여 윈도우에서 사용한 상태로 만든다.
 - 또는 사용할 글꼴 파일을 우클릭 하여 모든 '모든 사용자용으로 설치'를 눌러 설치한다. --①
 - 또는 '설정>개인설정>글꼴'에 들어가 글꼴을 추가할 수 있다. --②

OTF글꼴(Open Type Font) : 오픈타입 글꼴, 디자인 작업용 글꼴, 고해상도
 - 맥용 글꼴이라 알려져 있지만 잘못된 정보
 - 디자인 작업용 글꼴로서 확대, 크게 인쇄해도 깨지지 않는 고해상도 글꼴이다.
 - TTF글꼴과 같은 방법으로 설치를 하여 사용한다.

구분	TTF	OTF
포맷 방식	트루타입 (.ttf)	오픈타입 (.otf)
개발사	애플 + 마이크로 소프트	어도비 + 마이크로 소프트
권장 용도	일반 문서	작업디자인 등 고해상도 출력

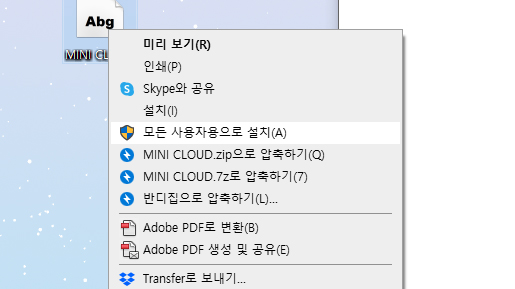

① TTF/OTF 글꼴 - 마우스 우클릭 - 모든 사용자용으로 설치

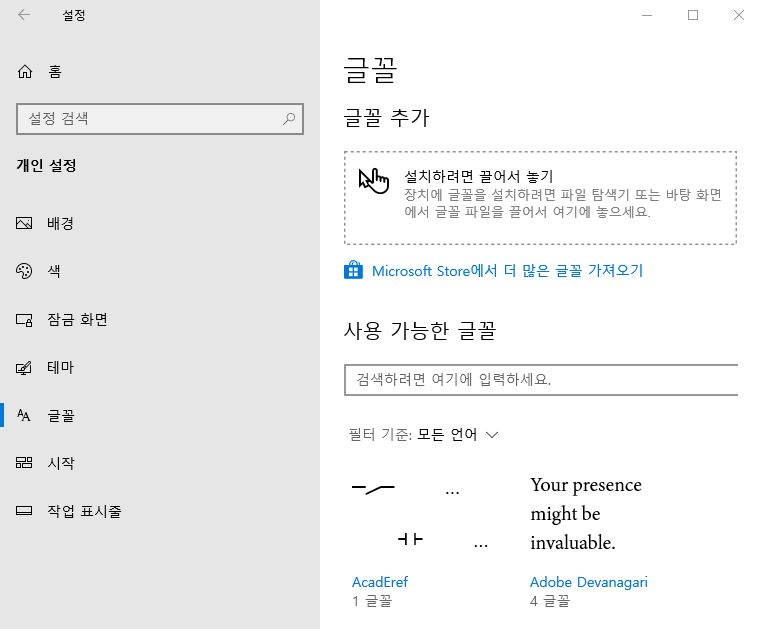

② 설정 - 개인설정 - 글꼴

SHX글꼴 : 캐드에서 사용하는 글꼴
 - 'C:\Program Files\Autodesk\AutoCAD 20xx\Fonts' 경로에 기존에 사용하던 .shx 확장자의 글꼴을 옮긴다.
 - 해당 경로에 폰트가 있지 않을경우,
   명령어 'Options'를 입력 후, '지원 파일 검색 경로' 항목에서 폰트의 경로를 확인하여 글꼴을 옮긴다.

Options - Files - Support File Search Path

폰트 복사 및 설치를 마친 후에는 열고 있는 캐드를 종료후 다시 실행하여야 캐드에 적용이 된다.

캐드 폰트 사용에 있어서 주의할 점은 캐드의 기본 제공 폰트를 제외한 다른 폰트들의 라이센스 보유 또는 저작권 위반 여부를 확인하여 사용해야 한다.



2. 많이 사용하는 글꼴 알아보기

캐드 이외에도 작업을 할 때 자주 사용하는 글꼴들이 있다. 한글로는 '윤고딕'과 'KoPub'글꼴, 그 외 다양한 꾸미기 글꼴을 많이 사용하며, 영어로는 'Helvetica'를 자주 사용한다. 그 외에도 다양한 사이트에서 라이센스 여부와 상업용인지 등을 확인하고 다운을 받아 사용할 수 있다.



https://hangeul.naver.com/2017/nanum

[네이버 한글한글 아름답게 : 글꼴모음]

https://www.kopus.org/biz-electronic-font2/

Kopub World - 한국출판인회의

https://gongu.copyright.or.kr/gongu/bbs/B0000018/list.do?menuNo=200195

무료폰트(목록) | 공유 마당

https://noonnu.cc/

눈누 - 상업용 무료한글폰트 사이트
